代號
|
說明
|
|
1
|
Pg13.5(1 導管 catheter)
|
|
2
|
G1/2(1 導管 catheter)
|
|
3
|
M20(1 導管 catheter)
|
|
4
|
G1/2(2 導管 catheter)
|
|
5
|
M20(2 導管 catheter)
|
|
6
|
M12連接器 Connector(1導管 catheter)
|
|
A
|
1NC/1NO(慢動型 Slow-actingtype)
|
|
B
|
2NC(慢動型 Slow-actingtype)
|
|
C
|
2NC/1NO(慢動型 Slow-actingtype)
|
|
D
|
3NC(慢動型 Slow-actingtype)
|
|
E
|
1NC/1NO(MBB 接點 Contact)
|
|
F
|
2NC/1NO(MBB 接點 Contact)
|
|
F
|
四個安裝方向可選(交貨時為前側安裝)/塑料
|
|
D
|
四個安裝方向可選(交貨時為前側安裝)/金屬
|
注:不接受單獨訂購開關頭部或開關部件。( 操作鑰匙另售。)
|
額定電壓
|
非電感性負載
|
電感性負載
|
|
電阻性負載
|
燈泡負載
|
電感性負載
|
馬達負載
|
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
NC
|
NO
|
|
125VAC
|
10
|
3
|
1.5
|
10
|
5
|
2.5
|
|
250VAC
|
10
|
2
|
1
|
10
|
3
|
1.5
|
|
400VAC
|
10
|
1.5
|
0.8
|
10
|
1.5
|
0.8
|
|
8VDC
|
10
|
6
|
3
|
10
|
6
|
6
|
|
14VDC
|
10
|
6
|
3
|
10
|
6
|
6
|
|
30VDC
|
6
|
4
|
3
|
6
|
4
|
4
|
|
125VDC
|
0.8
|
0.2
|
0.2
|
0.8
|
0.2
|
0.2
|
|
250VDC
|
0.4
|
0.1
|
0.1
|
0.4
|
0.1
|
0.1
|
|
額定電流
|
3A 240VAC(A300)
|
|
操作紿稱速度
|
0.1m~0.5m/s
|
|
動作頻率
|
30次/分3
|
|
接點電阻
|
25mΩ 以下(初期)
|
|
絕緣電阻
|
100mΩ以上(在500VDC以下)
|
|
絕緣電壓
|
400V
|
|
電介強度
|
AC2500V/Umip 4KV
|
|
振動
|
10 55HZ，1.5mm 雙振幅
|
|
沖擊
|
機械耐久:1000m/s2以上(約100G以上)誤動作耐久:300m/s2以上(約 30G 以上)
|
|
使用溫度
|
-20~+70°C(沒有結冰)
|
|
使用濕度
|
<95% RH
|
|
電氣壽命
|
15 萬次以上
|
|
防水等級
|
IP67
|
|
操作插入力量
|
Max
|
14.7N(1,500gf)
|
|
操作抽動力量
|
Max
|
29.42N(3,000gf)
|
|
動作距離
|
|
6±3mm
|
|
總行程
|
|
(28mm)
|
|
強制脫離力
|
Min
|
58.84N(6,000gf)
|
|
強制脫離距離
|
Min
|
10mm
|

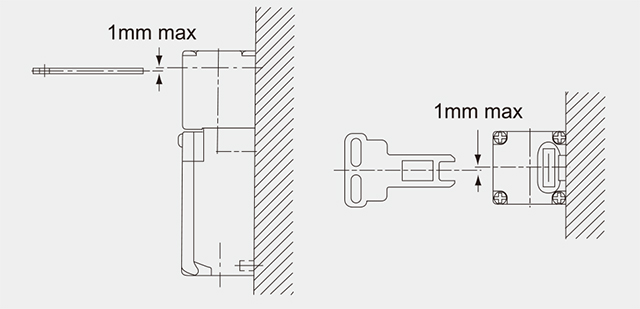

鑰匙與插入孔之中心上下左右位置應在1mm以內，以避免機構磨耗和破壞。

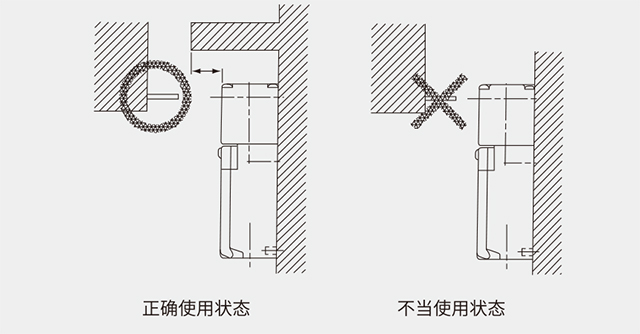

使用開關時，應于上方設置-擋板，以防止鑰匙過于插入使機構損壞。而擋板與開關間a之距離應在3mm以下，以防止不動作。

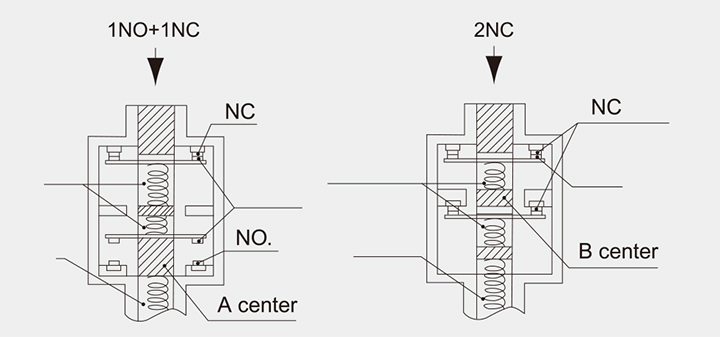

NC接點的強制脫離機構，作用是當接點發生熔著時,下壓鑰匙機構中心，可將接點強制推開,使回路切斷。(EN60947-5-1 強制脫離認定)。
